Como fornecedor de tração grandes bombas de fluxo, entendo a importância crítica de medir com precisão o desempenho dessas peças essenciais do equipamento. As grandes bombas de fluxo de tração são amplamente utilizadas em várias indústrias, incluindo construção, mineração e drenagem de emergência, onde sua capacidade de mover grandes volumes de fluido com eficiência é crucial. Nesta postagem do blog, compartilharei alguns métodos e considerações importantes para medir o desempenho de uma bomba de fluxo grande de tração.
1. Medição da taxa de fluxo
A taxa de fluxo é um dos indicadores de desempenho mais importantes de uma bomba de fluxo grande de tração. Refere -se ao volume de fluido que a bomba pode mover em um determinado período. Existem vários métodos para medir a taxa de fluxo:
Método volumétrico
Este método envolve a coleta do fluido bombeado pela tração de grande bomba de fluxo em um recipiente de volume conhecido em um intervalo de tempo específico. Ao dividir o volume do contêiner pelo tempo necessário para preenchê -lo, podemos calcular a taxa de fluxo. Por exemplo, se um tanque de 10 - cúbico - é preenchido em 5 minutos, a taxa de fluxo é (10 \ m^{3}/5 \ min = 2 \ m^{3}/min). Esse método é relativamente simples e direto, mas pode não ser prático para medições contínuas de longo prazo.
Velocidade - Método de área
Nesta abordagem, medimos a velocidade do fluido em uma seção cruzada da tubulação usando um medidor de fluxo, como um medidor de fluxo eletromagnético ou um medidor de fluxo Doppler. A taxa de fluxo (q) pode ser calculada usando a fórmula (q = v \ times a), onde (v) é a velocidade média do fluido e (a) é a área transversal do oleoduto. Este método é mais adequado para medições contínuas e pode fornecer dados reais de taxa de fluxo de tempo.
2. Medição da cabeça
A cabeça de uma bomba representa a energia por unidade de peso do fluido que a bomba adiciona ao fluido. É uma medida da capacidade da bomba de elevar o fluido contra a gravidade e superar as perdas de atrito no pipeline.
Cabeça estática
A cabeça estática é a diferença de elevação entre os pontos de sucção e descarga da bomba. Pode ser medido usando um medidor de nível ou um instrumento de pesquisa. Por exemplo, se o fluido estiver sendo bombeado de um poço de 5 metros abaixo do nível do solo para um tanque de armazenamento que está 10 metros acima do nível do solo, a cabeça estática está (10+5 = 15) metros.
Cabeça de fricção
A cabeça de atrito é a perda de energia devido ao atrito entre o fluido e a superfície interna da tubulação. Pode ser calculado usando fórmulas empíricas, como a equação de Darcy - Weisbach ou a equação de Hazen - Williams. Essas equações levam em consideração fatores como diâmetro do tubo, comprimento, rugosidade e velocidade do fluido. Na prática, a cabeça do atrito também pode ser medida comparando a pressão em dois pontos ao longo do oleoduto e contabilizando a diferença de elevação entre esses pontos.
A cabeça total (h) da bomba é a soma da cabeça estática e a cabeça de atrito (h = h_ {s}+h_ {f}), onde (h_ {s}) é a cabeça estática e (h_ {f}) é a cabeça de atrito.
3. Medição de consumo de energia
Medir o consumo de energia de uma bomba de fluxo grande de tração é essencial para avaliar sua eficiência energética. A entrada de energia na bomba pode ser medida usando um medidor de energia instalado no circuito elétrico do motor da bomba.
Potência do eixo
A potência do eixo (P_ {S}) é a energia transmitida do motor para o eixo da bomba. Pode ser calculado a partir da entrada de energia para o motor, levando em consideração a eficiência motora. A fórmula para a potência do eixo é (p_ {s} = \ frac {p_ {in}} {\ eta_ {m}}), onde (p_ {in}) é a entrada de energia para o motor e (\ eta_ {m}) é a eficiência do motor.
Poder hidráulico
A potência hidráulica (p_ {h}) é a potência que a bomba realmente transmite ao fluido. Pode ser calculado usando a fórmula (p_ {h} = \ rho g qh), onde (\ rho) é a densidade do fluido, (g) é a aceleração devido à gravidade, (q) é a vazão e (h) é a cabeça total.
A eficiência da bomba (\ eta_ {p}) pode então ser calculada como (\ eta_ {p} = \ frac {p_ {h}} {p_ {s}}), o que indica com que eficácia a bomba converte a energia de entrada em poder hidráulico útil.
4. Detecção de cavitação
A cavitação é um fenômeno que pode afetar significativamente o desempenho e a vida útil de uma bomba de fluxo grande de tração. Ocorre quando a pressão do fluido no lado da sucção da bomba cai abaixo da pressão do vapor do fluido, causando a formação de bolhas de vapor. Quando essas bolhas entram em colapso, elas podem causar danos ao impulsor da bomba e outros componentes.
Inspeção visual
Uma maneira de detectar a cavitação é através da inspeção visual. A cavitação geralmente deixa sinais visíveis de erosão no impulsor da bomba e em outras superfícies internas. Ao desmontar periodicamente a bomba e examinar esses componentes, podemos identificar a presença e a gravidade da cavitação.
Monitoramento de ruído e vibração
A cavitação também é acompanhada pelo aumento dos níveis de ruído e vibração. Ao instalar sensores de vibração e detectores de ruído na bomba, podemos monitorar esses parâmetros em tempo real. Um aumento de ruído e vibração pode indicar o início da cavitação, permitindo que ocorram medidas corretivas antes que ocorram danos significativos.
5. Aplicações e considerações

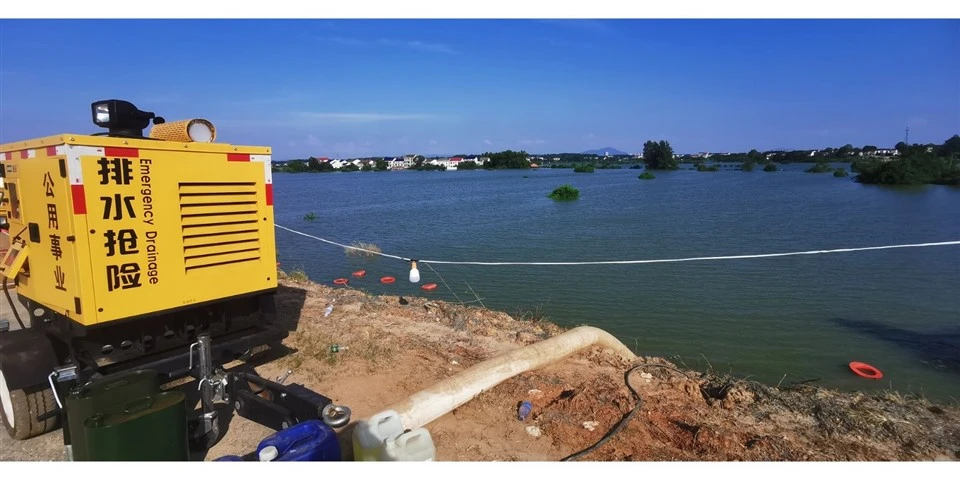

Bombas de fluxo grandes de tração têm uma ampla gama de aplicações, como emEstação de bomba móvel sobre rodaspara controle de inundações de emergência eDrenagem espacial estreita subterrânea. Ao medir o desempenho dessas bombas em diferentes aplicações, precisamos considerar os requisitos e condições específicos de cada aplicação.
Por exemplo, em aplicações de drenagem de emergência, a bomba precisa começar rapidamente e operar com altas taxas de fluxo por um período relativamente curto. Nesses casos, o foco pode estar em medir a capacidade da bomba de atingir a taxa de fluxo necessária rapidamente e sua estabilidade de desempenho de curto prazo.
Em aplicações industriais de longo prazo, como a transferência contínua de fluidos em uma operação de mineração, a ênfase pode estar na eficiência energética da bomba e na confiabilidade de longo prazo. As medições regulares de desempenho podem nos ajudar a identificar qualquer degradação no desempenho ao longo do tempo e agendar a manutenção e os reparos em tempo hábil.
6. Contato para compra e consulta
Se você está interessado em nossoBomba de fluxo grande de traçãoOu tenha alguma dúvida sobre a medição do desempenho da bomba, não hesite em entrar em contato conosco. Nossa equipe de especialistas está pronta para fornecer informações detalhadas do produto, suporte técnico e assistência na escolha da bomba certa para o seu aplicativo específico.
Referências
- "Pump Handbook", de Igor J. Karassik, Joseph P. Messina, Paul Cooper e Charles C. Heald.
- "Mecânica de fluidos", de Frank M. White.
- Padrões e diretrizes do setor relacionadas à medição de desempenho da bomba.
