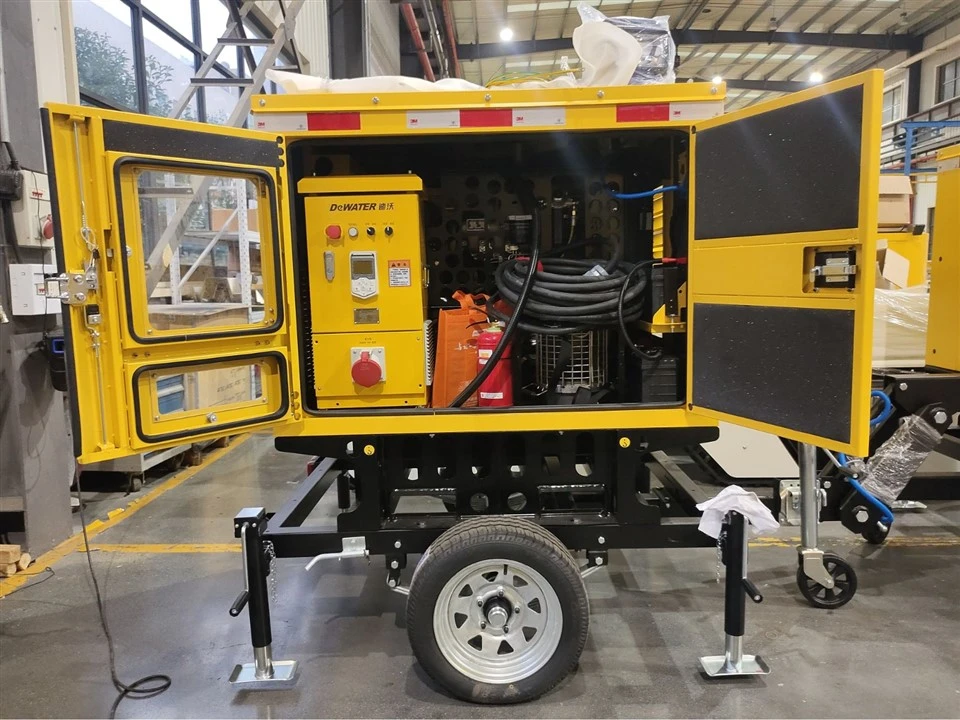

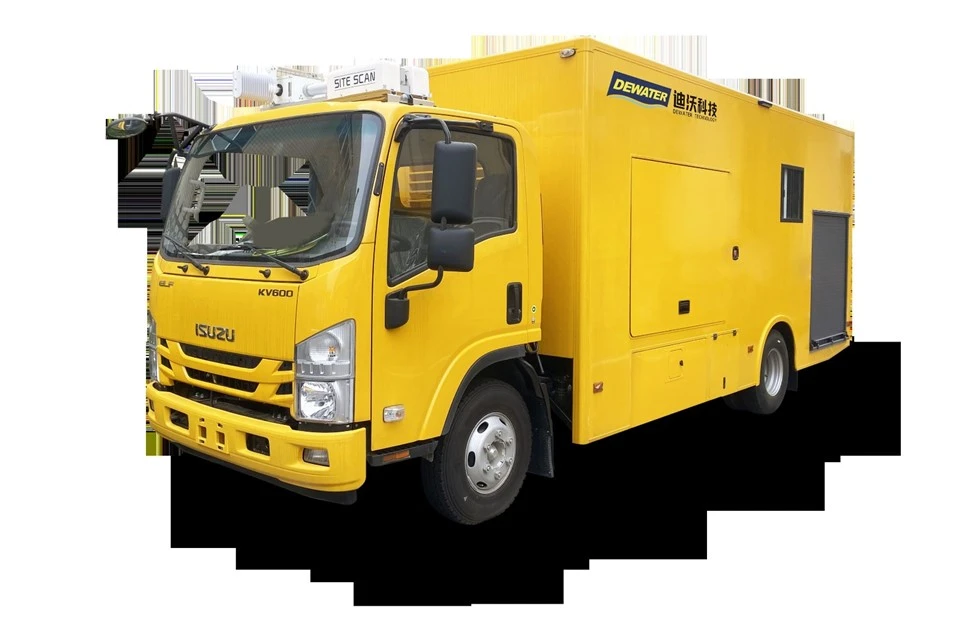

Como fornecedor de estações de bombeamento móveis, sou frequentemente questionado sobre os métodos de análise de simulação para esses equipamentos sofisticados. As estações de bombeamento móveis são muito úteis em diversas situações, como drenagem, controle de enchentes e alívio de secas. Eles vêm em diferentes formas, comoReboque da bomba de desidratação,Captura de controle de inundação, eCaminhão bomba de drenagem para alívio de secas.
Por que análise de simulação?
Antes de nos aprofundarmos nos métodos, vamos falar sobre por que a análise de simulação é tão importante. Uma estação de bombeamento móvel é um sistema complexo. Você tem a bomba em si, a fonte de energia, o sistema de controle e a conexão com a tubulação ou o que quer que esteja bombeando para dentro ou para fora. A análise de simulação nos ajuda a entender como todas essas partes funcionam juntas sob diferentes condições. Ele pode prever o desempenho da estação de bombeamento, identificar possíveis problemas e otimizar o projeto antes de realmente construirmos e testarmos o modelo físico. Isso economiza tempo, dinheiro e muitas dores de cabeça.
Dinâmica de Fluidos Computacional (CFD)
Um dos métodos de análise de simulação mais populares para estações de bombeamento móveis é a Dinâmica de Fluidos Computacional, ou CFD, para abreviar. CFD utiliza métodos numéricos e algoritmos para resolver e analisar problemas envolvendo fluxos de fluidos. No contexto de uma estação de bombeamento móvel, o CFD pode ser usado para simular o fluxo de água através da bomba e da tubulação.
Como funciona
CFD divide o domínio do fluido (a área onde o fluido flui) em um grande número de pequenas células. Em seguida, aplica equações matemáticas, principalmente as equações de Navier-Stokes, a cada célula para calcular as propriedades do fluido como velocidade, pressão e temperatura em cada ponto do domínio. Ao repetir esses cálculos ao longo de uma série de intervalos de tempo, o CFD pode simular o comportamento dinâmico do fluxo de fluido.
Benefícios para estações de bombeamento móveis
- Previsão de desempenho: O CFD pode prever com precisão a altura manométrica, vazão e eficiência da bomba sob diferentes condições operacionais. Isso nos ajuda a selecionar a bomba certa para uma aplicação específica e a garantir que a estação de bombeamento possa atender às metas de desempenho exigidas.
- Otimização de projeto: Podemos usar CFD para testar diferentes projetos de bombas e tubulações. Por exemplo, podemos alterar a forma do impulsor na bomba ou o diâmetro da tubulação para ver como isso afeta o fluxo. Isso nos permite otimizar o projeto para máxima eficiência e mínimo consumo de energia.
- Identificação do problema: CFD também pode nos ajudar a identificar possíveis problemas na estação de bombeamento, como cavitação. A cavitação ocorre quando a pressão no fluido cai abaixo da pressão de vapor, causando a formação de bolhas de vapor. Estas bolhas podem colapsar e danificar os componentes da bomba. Ao simular o fluxo com CFD, podemos detectar áreas onde é provável que ocorra cavitação e tomar medidas para evitá-la.
Modelagem de Dinâmica de Sistemas
Outro método útil de análise de simulação é a modelagem dinâmica de sistemas. Esta abordagem centra-se na compreensão do comportamento de todo o sistema da estação de bombagem como um todo, tendo em conta as interações entre os diferentes componentes e o ambiente externo.
Como funciona
A modelagem de dinâmica de sistemas usa um conjunto de equações diferenciais para descrever as relações entre as variáveis do sistema. Para uma estação de bombeamento móvel, essas variáveis poderiam incluir a velocidade da bomba, o nível de água na fonte e no destino, o consumo de energia e a pressão na tubulação. Ao resolver estas equações ao longo do tempo, podemos simular como o sistema responde às mudanças nas variáveis de entrada.
Benefícios para estações de bombeamento móveis
- Desempenho geral do sistema: A modelagem da dinâmica do sistema pode nos dar uma visão holística do desempenho da estação de bombeamento. Ele pode nos mostrar como a estação de bombeamento se comporta sob diferentes condições de carga, como mudanças na demanda de vazão ou no nível da água. Isso nos ajuda a projetar uma estação de bombeamento robusta e que pode se adaptar a vários cenários operacionais.
- Projeto do sistema de controle: O modelo pode ser usado para projetar e otimizar o sistema de controle da estação de bombeamento. Podemos simular diferentes estratégias de controle, como ajustar a velocidade da bomba com base no nível da água ou na pressão, e ver como elas afetam o desempenho do sistema. Isto garante que a estação de bombeamento possa operar de forma eficiente e segura.
- Análise de sensibilidade: A modelagem de dinâmica de sistemas nos permite realizar análises de sensibilidade. Podemos variar os parâmetros de entrada um por um e ver o quanto eles afetam as variáveis de saída. Isto nos ajuda a identificar os fatores mais críticos que influenciam o desempenho da estação de bombeamento e a concentrar nossos esforços de projeto nessas áreas.
Análise de Elementos Finitos (FEA)
A Análise de Elementos Finitos, ou FEA, é um método usado principalmente para analisar a integridade estrutural dos componentes da estação de bombeamento móvel. Enquanto o CFD se concentra no fluxo do fluido, o FEA trata do comportamento mecânico das partes sólidas.
Como funciona
A FEA divide a estrutura sólida (como a carcaça da bomba, a tubulação ou a estrutura do reboque) em um número finito de pequenos elementos. Em seguida, aplica os princípios da mecânica, como as leis de Newton e a teoria da elasticidade, a cada elemento para calcular a tensão, a deformação e o deslocamento da estrutura sob diferentes cargas. Semelhante ao CFD, o FEA resolve um conjunto de equações para obter a solução para toda a estrutura.
Benefícios para estações de bombeamento móveis
- Projeto estrutural: A FEA pode nos ajudar a projetar os componentes da estação de bombeamento para suportar as cargas mecânicas que encontrarão durante a operação. Por exemplo, pode garantir que a carcaça da bomba possa suportar a pressão gerada pelo fluxo de fluido sem deformar ou quebrar.
- Seleção de materiais: Ao analisar a distribuição de tensões na estrutura, a FEA pode nos ajudar a selecionar os materiais apropriados para cada componente. Podemos escolher materiais com resistência, rigidez e durabilidade adequadas para garantir a confiabilidade a longo prazo da estação de bombeamento.
- Previsão de falha: FEA pode prever onde e como um componente provavelmente falhará sob cargas extremas. Isto permite-nos tomar medidas preventivas, como adicionar reforços ou alterar o design, para evitar potenciais falhas.
Simulação multi-física
Em muitos casos, uma estação de bombeamento móvel está sujeita a múltiplos fenômenos físicos simultaneamente. Por exemplo, a bomba não é afetada apenas pelo fluxo do fluido, mas também pelas forças mecânicas e pelo calor gerado durante a operação. A simulação multifísica combina diferentes métodos de simulação, como CFD, FEA e modelagem dinâmica de sistemas, para analisar os efeitos acoplados desses fenômenos físicos.
Como funciona
A simulação multifísica usa software especializado que pode lidar com vários tipos de equações físicas simultaneamente. Ele une os diferentes modelos, trocando dados entre eles a cada passo de tempo. Por exemplo, o modelo CFD pode fornecer os dados de pressão e velocidade do fluxo de fluido para o modelo FEA, que pode então calcular o estresse mecânico nos componentes da bomba.
Benefícios para estações de bombeamento móveis
- Análise abrangente: A simulação multifísica pode fornecer uma análise mais abrangente e precisa do desempenho da estação de bombeamento móvel. Pode ter em conta as interações entre diferentes fenómenos físicos, que podem ter um impacto significativo no desempenho global da estação de bombagem.
- Simulação do mundo real: Como as situações do mundo real geralmente envolvem múltiplos efeitos físicos, a simulação multifísica pode representar melhor as condições reais de operação da estação de bombeamento. Isso leva a previsões de design e desempenho mais confiáveis.
Conclusão
Os métodos de análise de simulação desempenham um papel crucial no projeto, desenvolvimento e otimização de estações de bombeamento móveis. Dinâmica de fluidos computacional, modelagem de dinâmica de sistemas, análise de elementos finitos e simulação multifísica têm seus próprios pontos fortes e podem fornecer informações valiosas sobre diferentes aspectos do desempenho da estação de bombeamento. Ao usar esses métodos, podemos garantir que nossas estações de bombeamento móveis sejam eficientes, confiáveis e econômicas.
Se você está procurando uma estação de bombeamento móvel, seja ela umaReboque da bomba de desidratação, umCaptura de controle de inundação, ou umCaminhão bomba de drenagem para alívio de secas, adoraríamos conversar com você. Nossa equipe de especialistas pode usar esses métodos de análise de simulação para personalizar uma estação de bombeamento que atenda às suas necessidades específicas. Não hesite em solicitar uma consulta e iniciar o processo de aquisição.
Referências
- Anderson, DA, Tannehill, JC e Pletcher, RH (1984). Mecânica dos Fluidos Computacional e Transferência de Calor. McGraw-Hill.
- Astrom, KJ e Murray, RM (2008). Sistemas de feedback: uma introdução para cientistas e engenheiros. Imprensa da Universidade de Princeton.
- Banhe-se, KJ (1996). Procedimentos de Elementos Finitos. Salão Prentice.
